裝配式建筑 | 圖解裝配式建筑施工的關鍵工藝——套筒灌漿
廣東建筑工業化展 2018-01-31 1534
套筒灌漿作為預制裝配建筑施工的關鍵工藝，用于豎向構件（如剪力墻和框架柱）及水平構件（如框架梁）的連接：

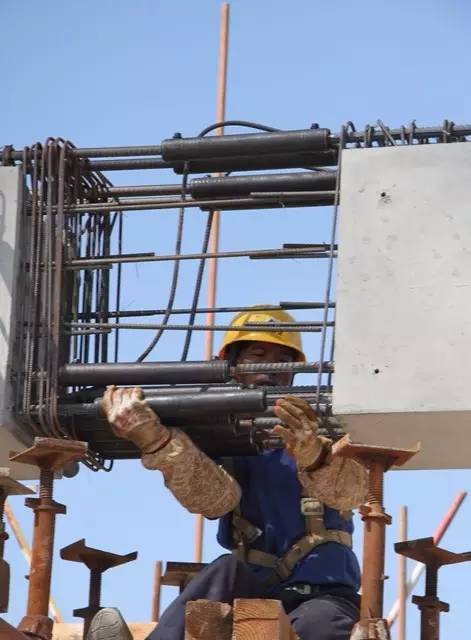

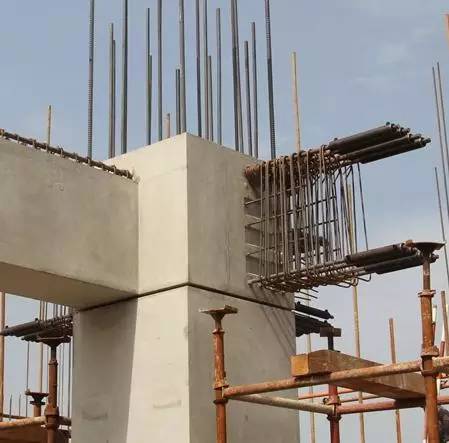

▲ 套筒灌漿用途示意
套筒灌漿是將帶肋鋼筋插入內腔帶溝槽的鋼筋套筒，然后灌入專用高強、無收縮灌漿料，達到高于鋼筋母材強度連接效果：

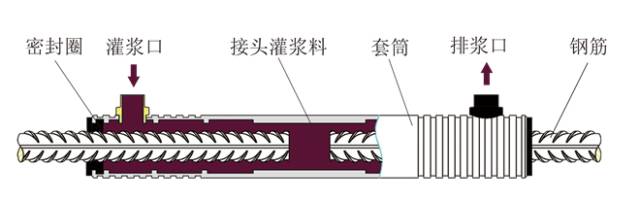

▲ 半灌漿接頭示意
▲ 全灌漿接頭示意
施工前準備
材料準備
套筒檢查要點：強度、變形、球化率、硬度等

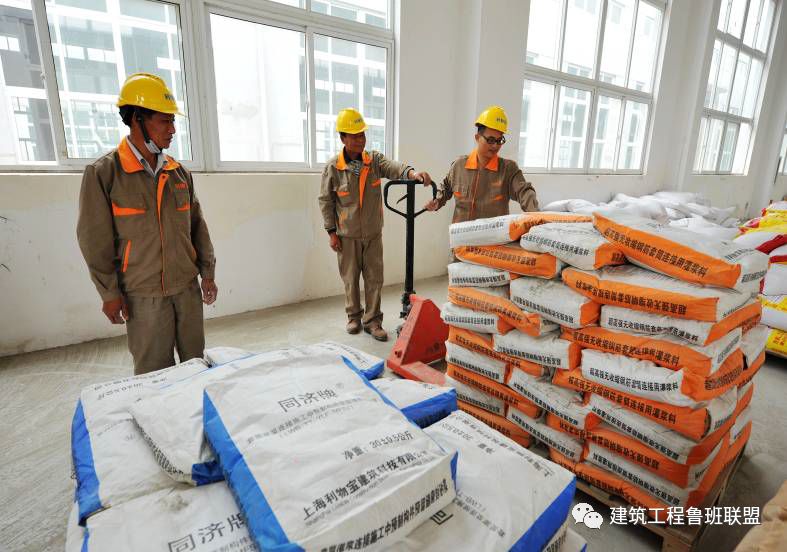

灌漿料檢查要點：強度、變形、流動度、耐久性等
型式檢驗要點：抗拉強度及變形，JGJ107一級接頭標準
機具準備
工前準備要點
1.檢查記錄（接頭鋼筋數量、直徑、預留長度）

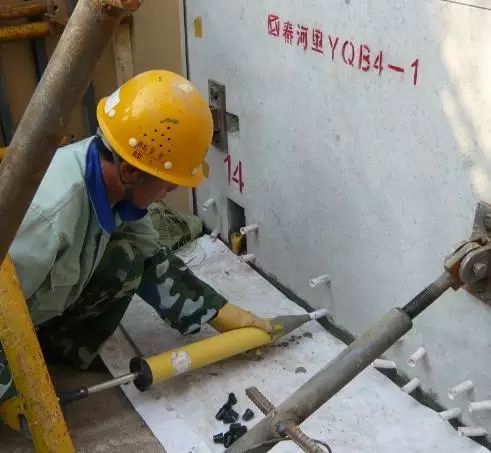

2.基層清理（座漿面、套筒內部、接頭鋼筋）
3.封堵（分段或控制數量、養護）
4.界面澆水濕潤
5.做好補救預案

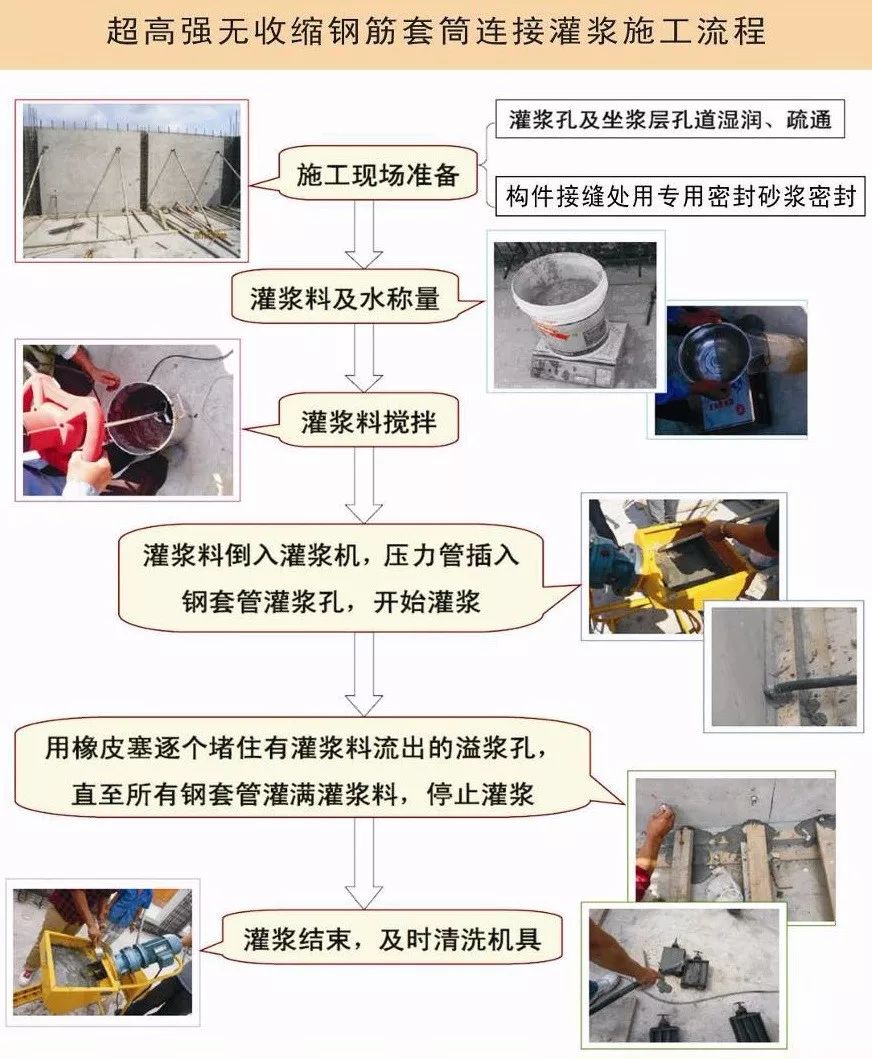

施工流程示例
施工注意要點

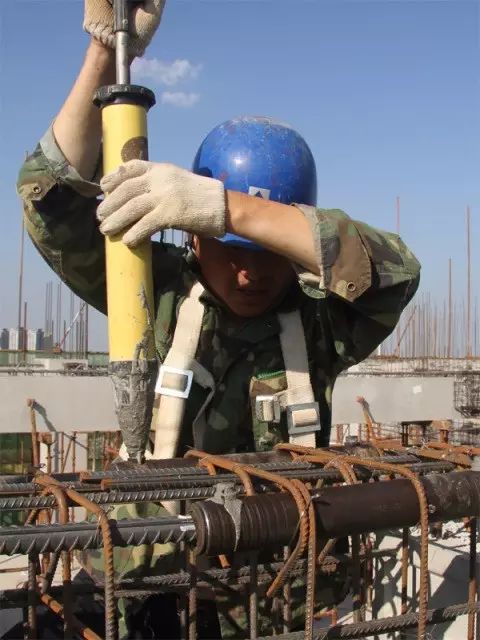

1.灌漿施工（不能混用、配合比、澆水濕潤、控制轉速）
2.養護
3.環境溫度
三大構件套筒灌漿連接實例展示

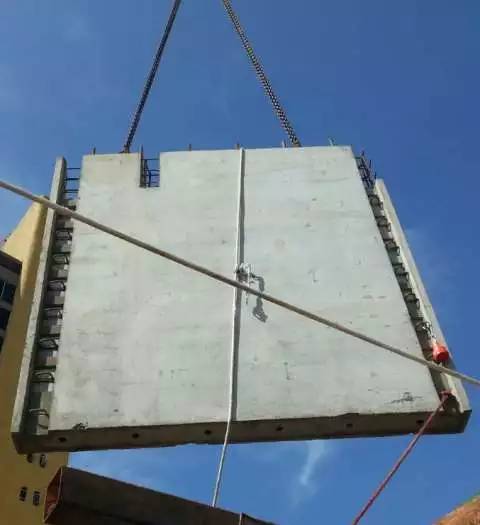

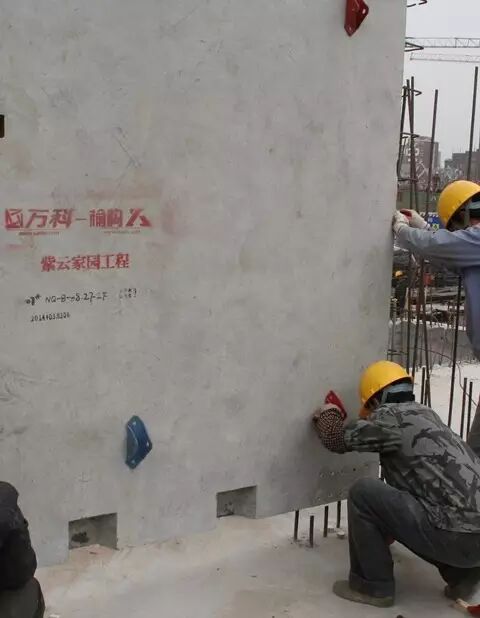

1 - 預制混凝土剪力墻連接

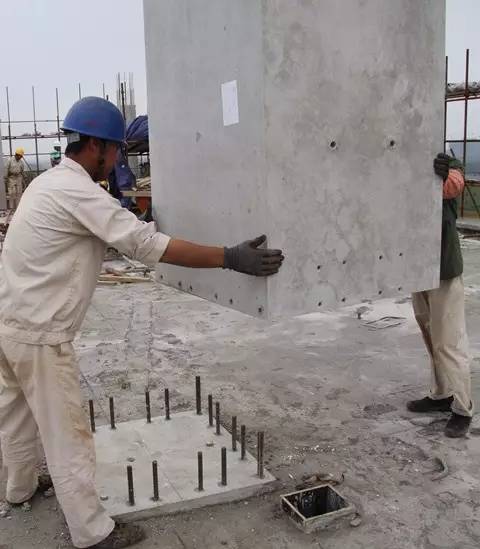

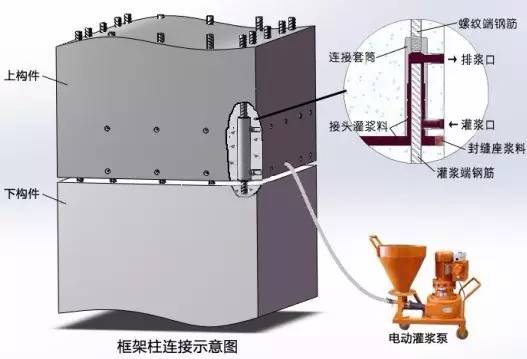

2- 預制混凝土框架柱連接
3 - 預制混凝土的框架梁連接
來源：建筑工程魯班聯盟
