大家都知道同濟風格

以兼容并包前衛大膽見長

今天我們

就介紹同濟校園里最新完成的一個

有趣又有點浪的設計改造

他就是

——同濟運籌樓改造

運籌樓

是同濟大學校內有一所80年代的老樓

歷經三年的改造之后

成為了一座獨具中意風情的綠色節能生態建筑

而其中尤其里面令人印象深刻

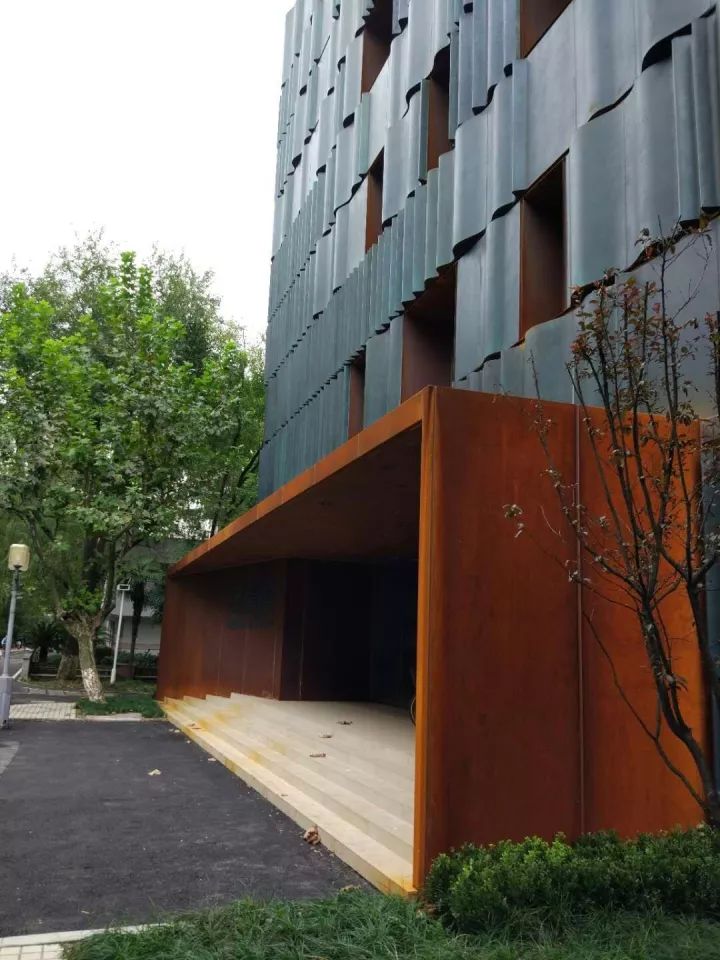

先來看看完成后的立面吧

運籌樓的改造

由意大利佛羅倫薩阿克雅建筑事務(ARCHEA)和

同濟大學建筑設計研究院聯擔綱建筑設計。

原本破舊不堪，

現在魅力震撼，運籌樓的前世今生。

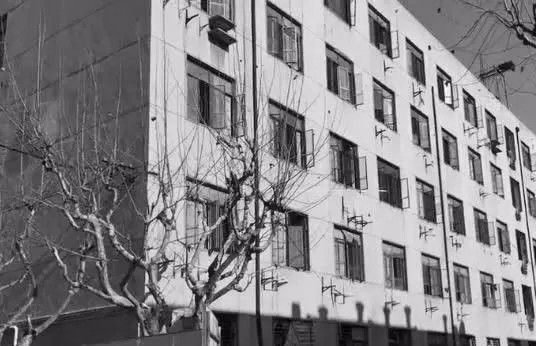

▲ 改造前運籌樓

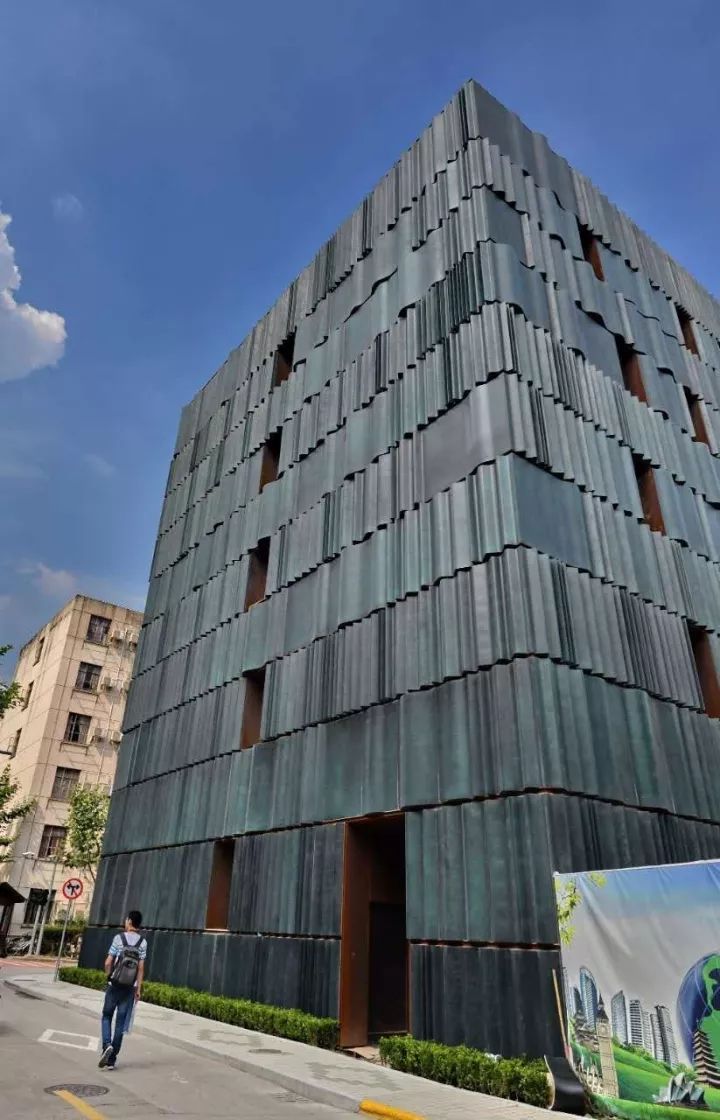

▲ 改造后運籌樓

這外墻可謂跌宕起伏、富于變化

怎一個浪字了得

看上去是不是很像金屬板？

不不不！

讓小編來告訴大家

——裝飾混凝土板+著色劑

該項目采用了

德國RECKLI預制造型模板工藝的

裝飾混凝土板

+
而這外墻顏色

結合了著色劑工藝的處理結果

不相信是混凝土板？

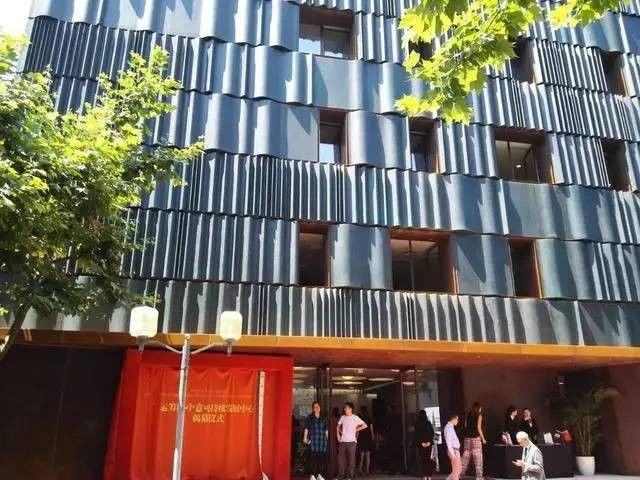

先看先現場的照片吧

怎么樣是不是

瞬間信服了？

那關于前邊說的造型混凝土模板工藝

我們再一起來細說下？

在混凝土蓬勃運用的年代

高強度混凝土的出現，混凝土流動性提升

混凝土的工作性增加

由此造型模板出現

 使得復雜造型不再是

只能使用預鑄方式生產（GRC、FRP）

而能于現場澆置節省預鑄品之吊裝費用，安全性及降低成本

幾乎零收縮，應用簡便，流動性好，可修補

完美的裝飾性

這種造型模板的制作

也是激動人心

▲ 模種準備

▲ 上模脫蠟

▲ 灌注PU聚氨酯制作模板

▲ 12-24h之后脫模

▲ 2-3天完全固化后裁切

模板就此完成

進行造型混凝土澆筑

▲ 準備模板

▲ 混凝土澆筑

▲ 混凝土構件脫模

▲ 混凝土板安裝

怎么樣看明白了嗎？

簡單來講造型模板就是

一種提前預制的聚氨酯模橡膠墊（PU）

其上的紋理

也是先通過做好的形式將流動的聚氨酯

澆筑再上邊形成造型模板的

將混凝土

你以為混凝土只有這么幾種造型嗎

小編只能說 naïve

讓小編稍微列舉一下

只有想不到

沒有做不到

讓小編忍不住為之打call

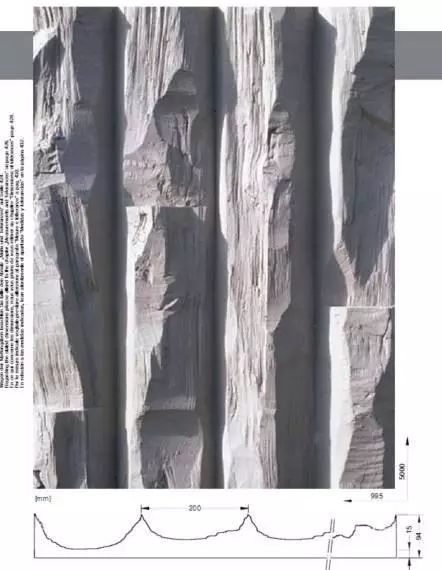

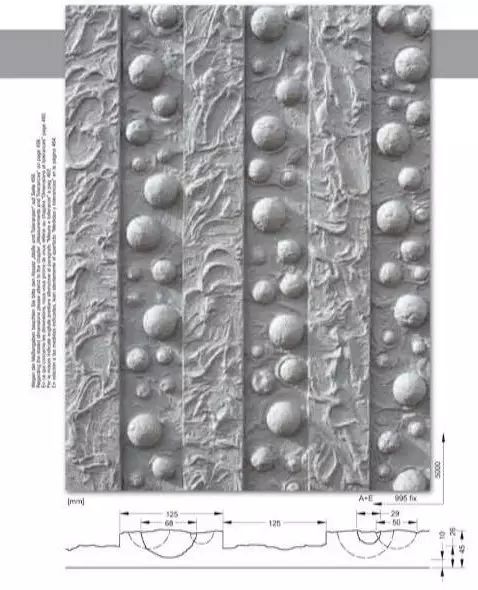

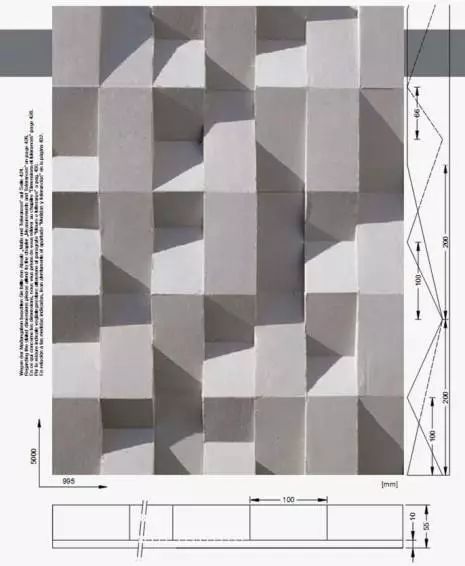

以下都是造型模板的結果哦

不要猶豫不要懷疑!

是的

這些都是由造型混凝土模板制作的

造型混凝土板

（哇~）

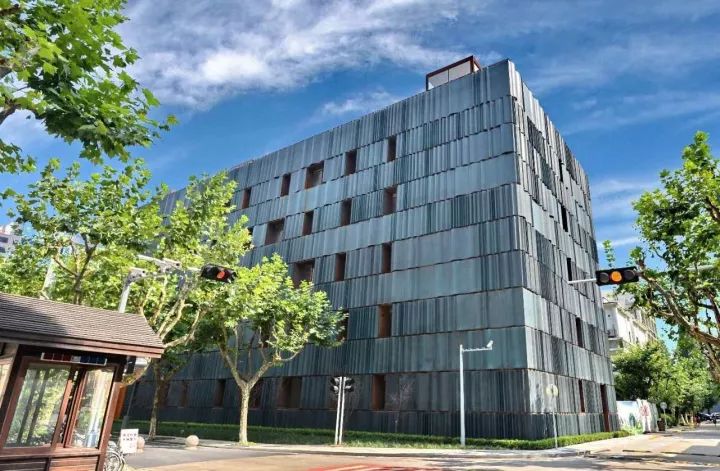

 再回頭看下我們運籌樓的改造吧

運籌樓的立面也是采用了造型混凝土板

利用模板澆筑混凝土制作構件

再運送到場地進行安裝

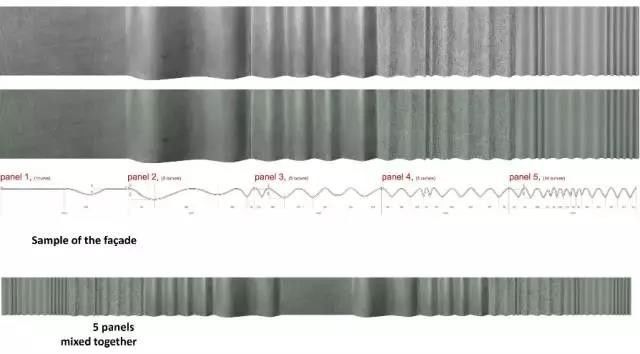

立體波紋造型僅設計了

五個基本波紋單元進行組合

模數化程度非常高

注意幾種不同模板交錯排列即得到千變?nèi)f化的

波浪效果啦

這樣模板的重復使用率就大大提高

模板的成本就大大降低了

因?yàn)閱螐埖木郯滨ツ０鍍r格高昂（幾千元每平米）

一張模板重復使用越多

根據性能不同可以使用不同次數（50/100)

可以降低單位面積成本

而混凝土表面的顏色則通過

混凝土專用著色劑處理即可

隨著光線強弱的變化

仿銅金屬效果也隨之變化

同樣的

立面也延續到建筑室內

公共空間，包括門廳、走廊的墻壁

改建之后

舊詞新解

籌謀帷幄之中，決勝千里之外

好一出變形記！
